北京首航 30000N.mRV行星減速機測試臺

行星減速機制非標設計中常見的傳動設備，行星減速機可以降低電機的轉速，同時增大輸出轉矩，傳輸電機動力和扭矩，傳輸和匹配動力轉速，調整應用端機械負載與驅動側電機之間的慣量匹配，行星減速機的組成大致由電機側輸入側軸承，電機測法蘭輸入軸行星齒輪組，輸出軸輸出側負載側法蘭和負載側軸承幾個部分組成。行星減速機是一種用途廣泛的工業產品，可作為配套部件用于起重挖掘運輸建筑的行業。

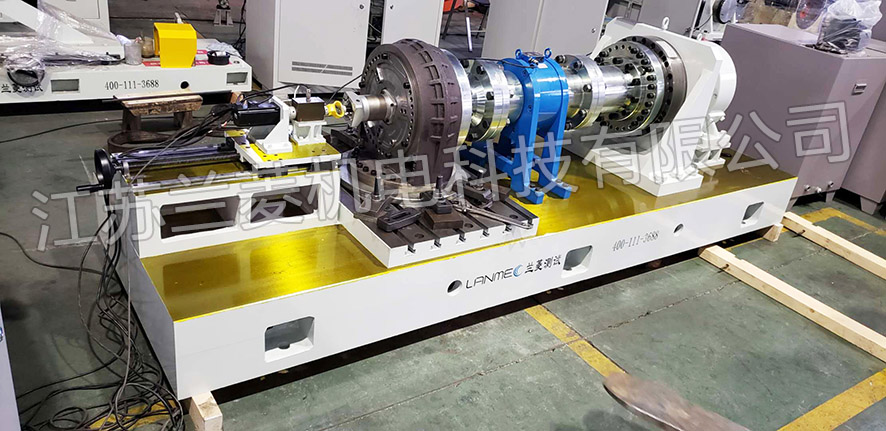

東莞卓藍 行星減速機測試臺

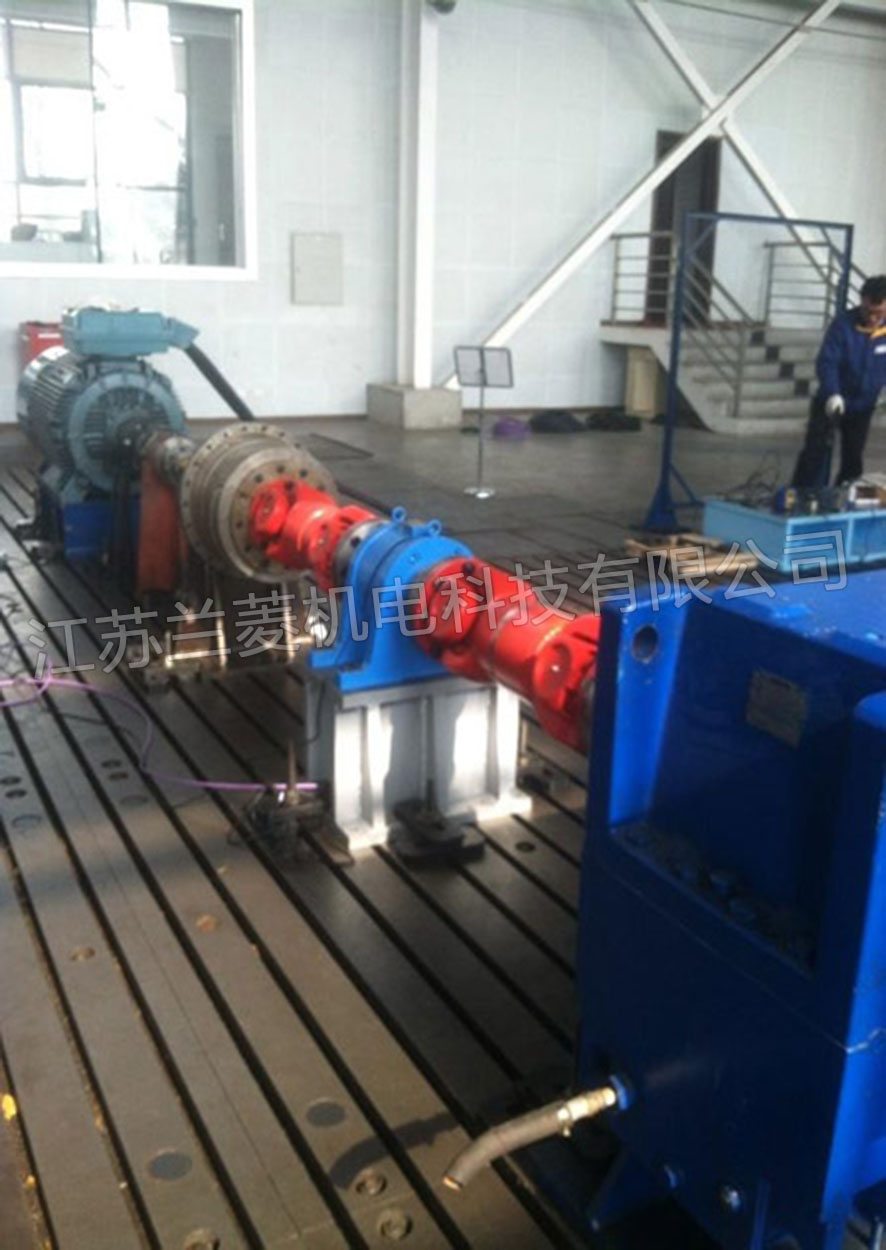

徐工集團 50000N.m行星減速機對拖測試臺

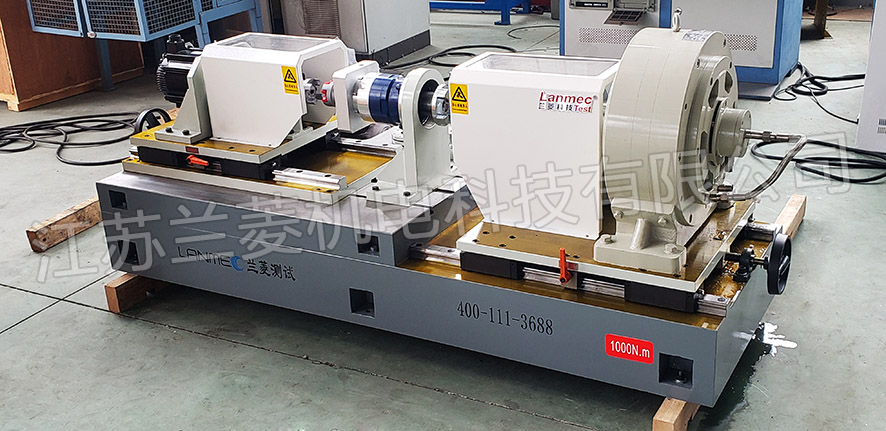

成都久和 2000N.m行星減速機測試臺

本試驗臺由測試平臺，動力源（變頻電機），減速機輸入傳感器、輸出傳感器，模擬加載系統，轉矩轉速測量?jī)x，加載器控制器，溫度測量?jī)x，溫度傳感器，系統測試軟件，聯軸器，墊塊，弱電控制柜，電腦，打印機及相關連接件等組成。當測試時，控制器對加載器不斷增加勵磁電流，直至減速機功率達到額定值，輸入、輸出傳感器因受到轉矩變化，產生兩路不同信號，通過與其配套測量?jī)x顯示出輸入端的轉矩T入、轉速n入、功率P入，輸出端的 T出、轉速n出、功率P出，溫度測量?jī)x通過溫度傳感器因受溫度變化產生的不同電信號，顯示出實時溫度θ，各儀器經公共通信（RS485）由測試軟件采集并進行處理得出減速機的效率η及溫升Δθ滿足對減速機的輸入轉矩、轉速、功率、輸出轉矩、轉速、功率和效率以及環境溫度、油溫和溫差等進行精確測量的需求。并可對測試結果進行數據和曲線的打印、儲存。

本試驗臺用于測試減速機的各項參數,以判定減速機的性能。

1．測試參數如下：

2．測試性能指標：

3．特點：

(1)、減速機試驗系統能對減速機進行空載試驗、效率試驗、溫升試驗、超載試驗、耐久試驗。

(2)、減速機試驗系統能實時顯示減速機的輸入轉矩、轉速、功率、輸出轉矩、轉速、功率、效率、環境溫度、油溫。

(3)、減速機試驗系統能自動判別并顯示正負扭矩。

(4)、減速機試驗系統可以對測試數據進行手動取數或自動取數，自動取數間隔時間可任意設定。

(5)、減速機試驗系統在存儲數據的同時，能實時顯示采集數據和曲線。

(6)、減速機試驗系統可將測試結果進行時間、輸出功率、轉矩、效率等曲線繪制，以滿足用戶的需求。

(7)、減速機試驗系統可隨時由曲線觀察減速機運行情況。

(8)、減速機試驗系統可任意設置曲線坐標值以滿足減速機試驗的需求。

(9)、減速機試驗系統對于各種參數的設置具有記憶功能，只需輸入一次即可。

(10)、減速機試驗系統具有歷史數據回放功能。

(11)、減速機試驗系統可以通過打印機對測試結果進行數據、曲線的打印。

(12)、減速機試驗系統的整個功能具有菜單和快捷鍵雙重操作，在屏幕上均可得到漢字的提示，從而使得操作者感到極大的方便。
