軸式靜態扭矩傳感器廣泛應用于試驗機、扭力扳手、轉向機、軸承、電動執行器、閥門、液壓等靜止扭矩測試系統中，由于出色的穩定性、較高的測量精度和極高的性價比而受到用戶的青睞。
技術指標：
1.頻率響應100μs
2.絕緣強度：200MΩ（100V）
3.供電：DC12~24V 電流≥50mA
4.輸出信號：電流4~20mA,電壓1~5V,
頻率方波10KHz/±5 KHz（可選）
5.扭矩傳感器內阻：1000Ω

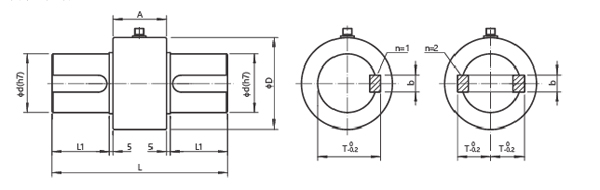

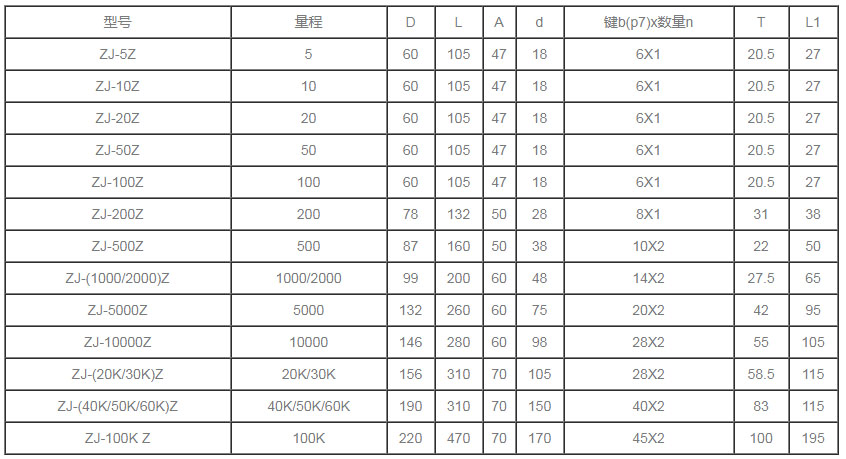

外形安裝尺寸圖
量程200K~2000K N•m 參數來電索取 可非標定制
用途與特點
適用與靜態、非連續旋轉的扭矩力值的測量與控制
量程：1000，2000，3000，5000N.m
技術參數：
|
額定載荷
|
1000～5000N.m
|
|
綜合精度
|
0.1 0.3 0.5 （線性+滯后+重復性）
|
|
靈敏度
|
1.0～2.0mV/V
|
|
蠕變
|
±0.05%F·S/30min
|
|
零點輸出
|
±2 %F·S
|
|
零點溫度影響
|
±0.05%％F·S/10℃
|
|
輸出溫度影響
|
±0.05%F·S/10℃
|
|
工作溫度
|
-20℃～+65℃
|
|
輸入阻抗
|
750±15 Ω 或 380±10 Ω
|
|
輸出阻抗
|
700±5 Ω 或 350±3 Ω
|
|
絕緣電阻
|
〉5000 MΩ
|
|
安全過載
|
120% F·S
|
|
供橋電壓
|
建議10VDC
|
|
材質
|
合金鋼
|
|
接線方式
|
輸入+：紅 輸入-：黑
|
|
|
輸出+：綠 輸出-：白
|
|
