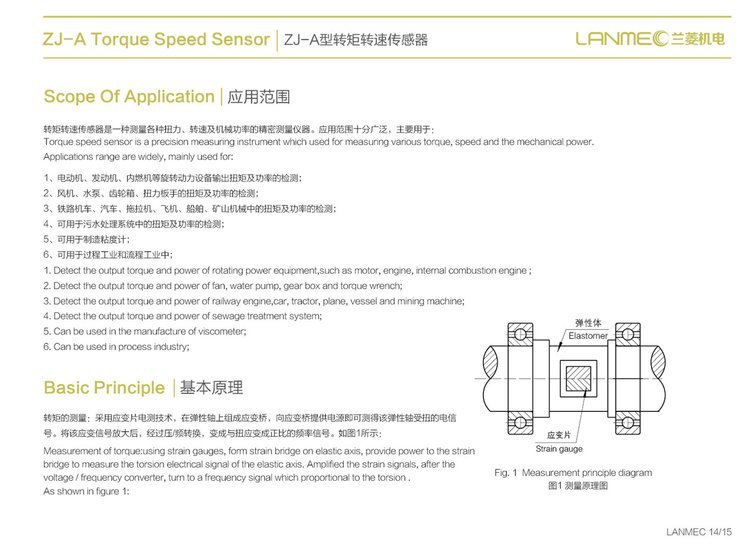

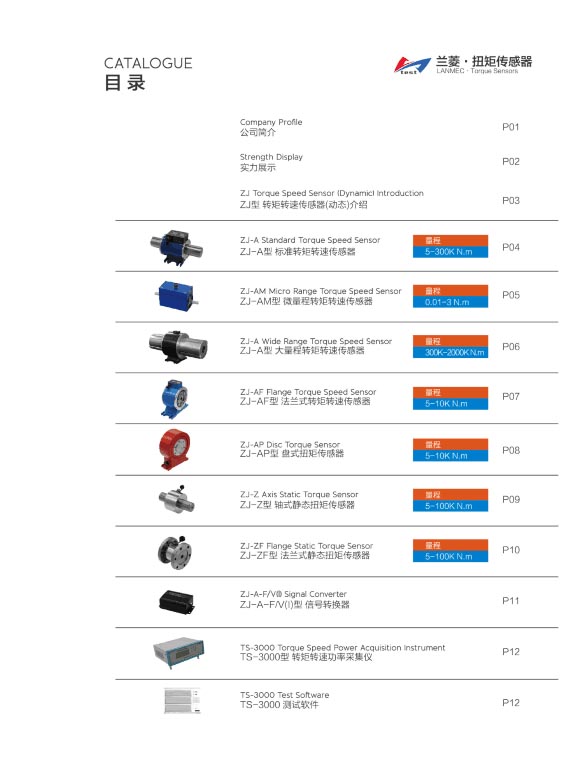

扭矩傳感器是采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。該傳感器可以精確測量各種扭力、轉速及機械功率。

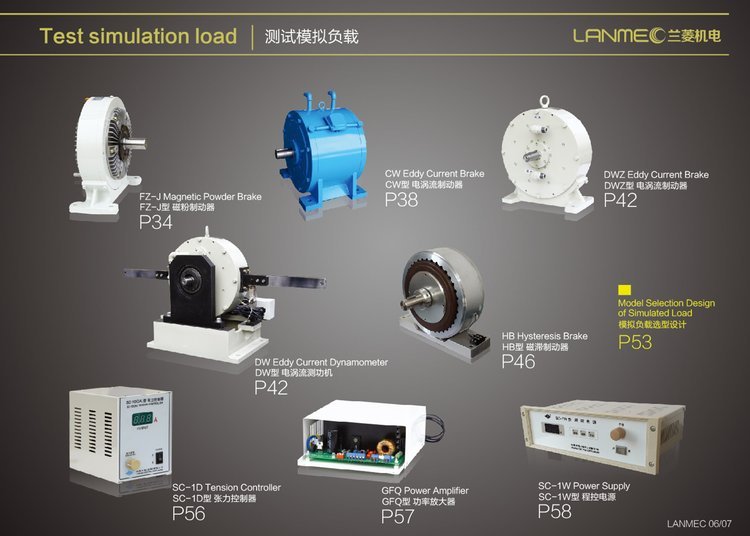

扭矩傳感器也叫力矩傳感器，扭力傳感器，轉矩傳感器。分為動態和靜態兩大類。其中動態轉矩傳感器又叫做轉矩轉速傳感器，非接觸扭矩傳感器。扭矩傳感器可用來進行發動機減速機等旋轉力測量。特別是我們平常用的最多的汽車，可分為燃油汽車和電動汽車。他們都是通過發動機或者電池輸出功率，變成旋轉的力向外輸送，再通過變速箱減速箱扭矩傳感器的測試臺。它是由負載，顯示動態扭矩傳感器，儀表記錄儀。發動機所組成。通過數據線把信號傳送到動態扭矩傳感器上面，我們圖上所看到的是DYN200，它顯示的有扭矩04107N.m功率:068.80KW轉速：597RPM。轉矩轉速功率實時通過顯示屏顯示�？捎脕磉M行發動機減速器等旋轉力測量。
其實扭矩的測量測量在我們生活中應用的是非常多的，我們舉一個簡單的比方，我們平常用于兒童開發智力的魔方，他就是一共有6個面，每個面代表不同的顏色，我們要通過方法把6種打亂的顏色進行通過旋轉拼接成每一面的顏色都完成統一的。作為玩具的生產廠家，他生產魔方的時候，他要考慮到我們的受眾兒童有多大的力，在使用過程中雙手進行旋轉的時候，需要用了多大的力，這個扭力的大小，就可以用到扭矩傳感器來進行測量？
當然測量魔方使用的扭距有一套嚴格的方法，我們事先要做好一個橡膠的模具，是一副一共兩個分別左右，固定著魔方的左右兩側，然后進行分別進行前后左右的旋轉時，所使用的力矩通過顯示屏顯示出來到底有多大，符合人體工程學原理，以及小朋友力量的大小，這才是對兒童魔方制作的一個理論數據，動用到扭矩傳感器，才會制作出合格的產品。

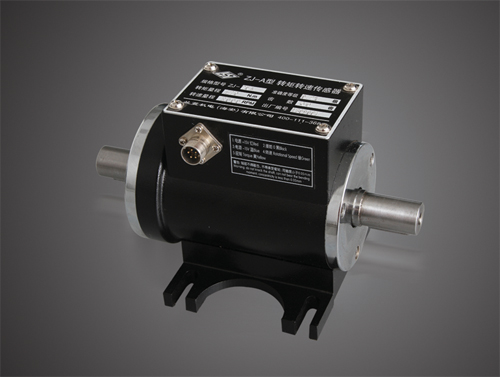

扭矩傳感器特點：

1. 轉矩轉速動態測量、供電及信號非接觸傳遞、輸出信號數字化。
2. 檢測精度高、穩定性好、抗干擾性強。
3.不需反復調零即可連續測量正反轉扭矩。
4.既可測量靜止扭矩，也可測量動態扭矩。
5.可脫離二次儀表獨立使用，輸出信號可供PLC、PC直接使用。
6.可根據客戶要求非標定制。

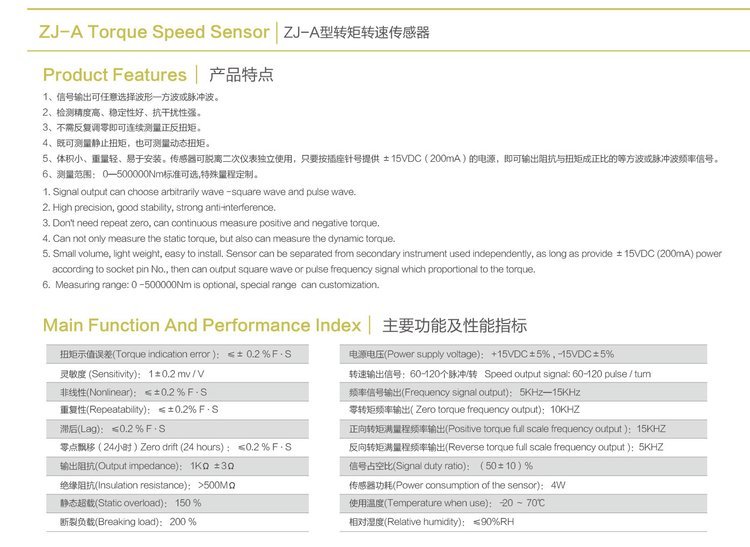

扭矩傳感器主要功能及性能指標 ：

扭矩示值誤差(Torque indication error)： ＜± 0.2 % F · S
靈敏度 (Sensitivity)： 1±0.2 mv / V
非線性(Nonlinear)： ≤±0.2 % F·S
重復性(Repeatability)： ≤±0.2% F·S
滯后(Lag)： ≤0.2 % F·S
零點飄移（24小時）Zero drift (24 hours) ： ≤0.1 % F·S
輸出阻抗(Output impedance)： 1KΩ ±3Ω
絕緣阻抗(Insulation resistance)： >500MΩ
靜態超載(Static overload)： 150 %
斷裂負載(Breaking load)： 200 %

電源電壓(Power supply voltage)：DC±15V±5% ,DC 24V(可選 optional)
轉速輸出信號：60-2000個脈沖/轉(可選)   Speed output signal: 60-2000 pulse / turn(optional)
零轉矩頻率輸出( Zero torque frequency output)：10KHZ
正向轉矩滿量程頻率輸出(Positive torque full scale frequency output )：15KHZ
反向轉矩滿量程頻率輸出(Reverse torque full scale frequency output )：5KHZ
信號占空比(Signal duty ratio)： （50±10）%
傳感器功耗(Power consumption of the sensor)： 4W
使用溫度(Temperature when use)： -20 ～ 70℃
相對濕度(Relative humidity)： ≤90%RH
信號輸出：10±5KHz (可選4~20mA,0~5V,0~10V信號輸出 / 485通訊,通信協議見P12)
Signal output: 10±5KHz(Optional 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V signal output / 485 communication, communication agreement pls. see P12)
量程范圍： 0.01N•m~2000K N•m，可以非標定制  Measurement range: 0.01~2000K N•m   Non-standard can customization.

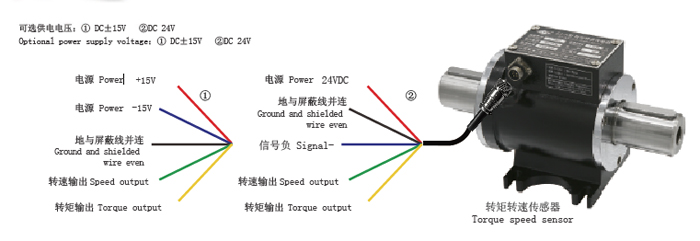

插頭連接及引線定義

為了安全起見，傳感器應依據操作手冊中的說明進行操作。此外，在使用中必須遵守相關應用的
法律和安全的基本要求。對配件的使用也應如此。
可選供電電壓：1，DC+15V  2， DC  24V    optional power supply voltage:1,dc+15V   2,DC 24V
電源power+15V  電源power-15V
地與屏蔽并連 Ground and shielded wire even   轉速輸出Speed output    轉矩輸出Torque output
電源Power  24VDC  地與屏蔽線并連  Ground and shielded wire even
信號負Signal   轉速輸出 Speed output    轉矩輸出  Torque output

In the interests of safety, the transducer should only be operated as described in the
Operating Manual. It is also essential to comply with the legal and safety requirements for
the application concerned during use. The same applies to the use of accessories.
該傳感器在指定用途的意義層面并非是一件安全的元件。正確且安全地操作此傳感器需要嚴格的
運輸，正確的儲存、組裝并安裝，以及仔細的操作。
The torque speed sensor is not a safety element within the meaning of its designated
use. Proper and safe operation of this transducer requires proper transportation, correct
storage, assembly and mounting, and careful operation.
未能遵守安全說明的一般危險 General dangers of failing to follow the safety instructions
傳感器和目前的工藝水平相對應，是故障自動保險的。如果傳感器安裝不當并且由未經培訓的人
員操作，它可能會導致潛在的危險。
The transducer corresponds to the state of the art and is failsafe. The torque speed
sensor can give rise to remaining dangers if it is inappropriately installed and operated by
untrained personnel.
任何涉及安裝、啟動、維護或修理傳感器的人一定已經閱讀并理解了操作手冊，特別是技術安全說
明。
Everyone involved with mounting, starting up, maintaining, or repairing the torque speed
sensor must have read and understood the Operating Manual and in particular the technical
safety instruction.
潛在危險 Residual dangers
傳感器的性能和使用范圍在應用中僅涉及一小部分的扭矩測量技術。此外，設備規劃人員、安裝
人員和操作人員應計劃、實施以減少潛在危險的方式并對扭矩測量技術的安全工程的想法做出回應。
必須始終遵守現場監管。必須提及與扭矩測量技術相關的潛在危險。
The scope of supply and performance of the torque speed sensor covers only a small
area of torque measurement technology. In addition, equipment planners, installers and
operators should plan, implement and respond to the safety engineering considerations of
torque measurement technology in such a way as to minimize remaining dangers. On-site
regulations must be complied with at all times. Reference must be made to remaining
dangers connected with torque measurement technology.

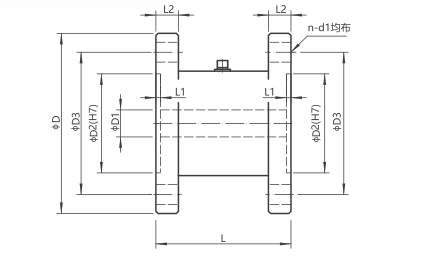

ZJ-AP型盤式扭矩傳感器輸入、輸出端都采用法蘭聯接方式（其中一端必須剛性聯接）。由于該型號傳感器不使用軸承，可有效地避免因軸承發熱產生的測量誤差。適用于高速旋轉或要求軸向尺寸更短的場合使用。

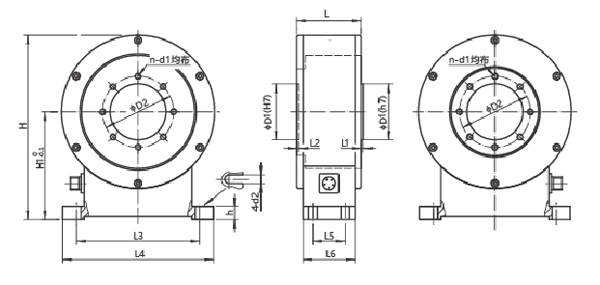

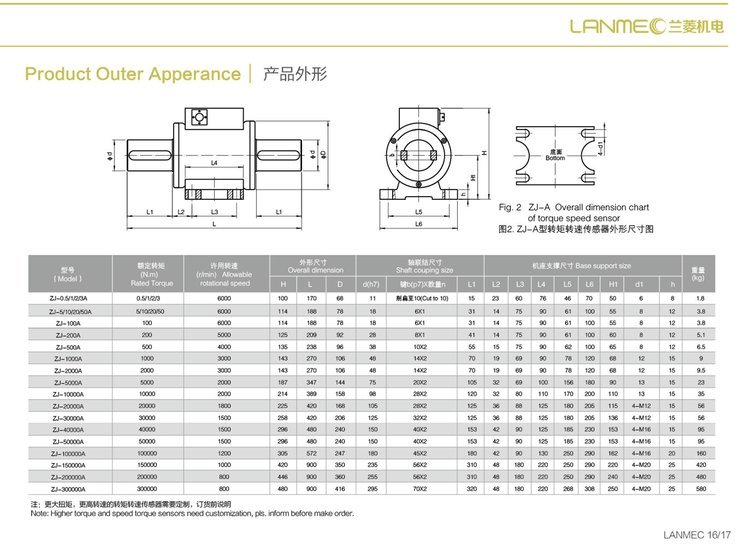

扭矩傳感器外形安裝尺寸圖

量程5000~2000K  N•m 參數來電索取     Call for 5000 ~ 2000K  N•m parameters

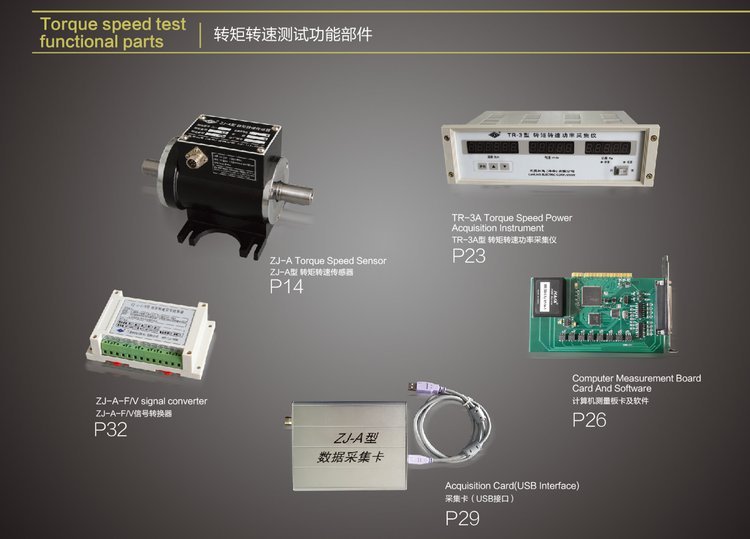

信號輸出與信號采集
1、扭矩信號輸出基本形式：

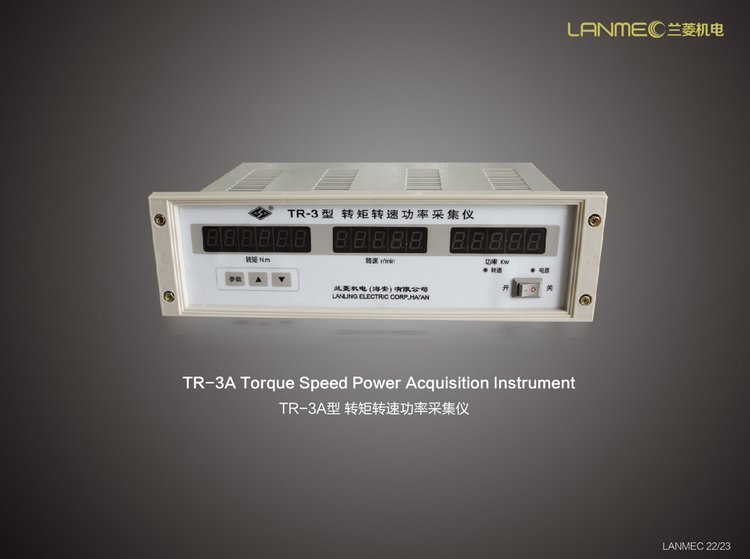

盤式扭矩傳感器二次儀表
· 方波信號、脈沖信號。
· 可根據用戶需要制成電壓模擬信號輸出或電流模擬信號輸出（單向、靜止扭矩測量）。

2、扭矩信號處理形式：
· 扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。
· 扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。
· 直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。

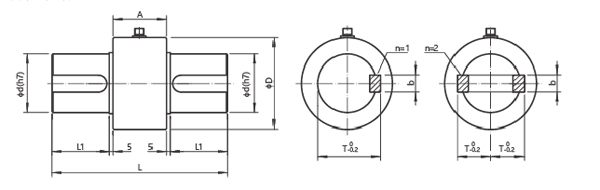

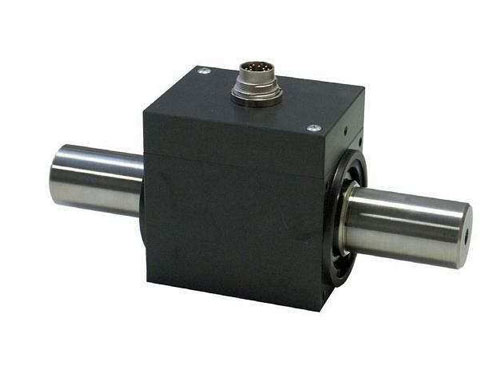

ZJ-Z型軸式靜態扭矩傳感器廣泛應用于試驗機、扭力扳手、轉向機、軸承、電動執行器、閥門、液壓等靜止扭矩測試系統中，由于出色的穩定性、較高的測量精度和極高的性價比而受到用戶的青睞。

技術指標：
1.頻率響應100μs
2.絕緣強度：200MΩ（100V）
3.供電：DC12~24V 電流≥50mA
4.輸出信號：電流4~20mA,電壓1~5V,
頻率方波10KHz/±5 KHz（可選）
5.扭矩傳感器內阻：1000Ω

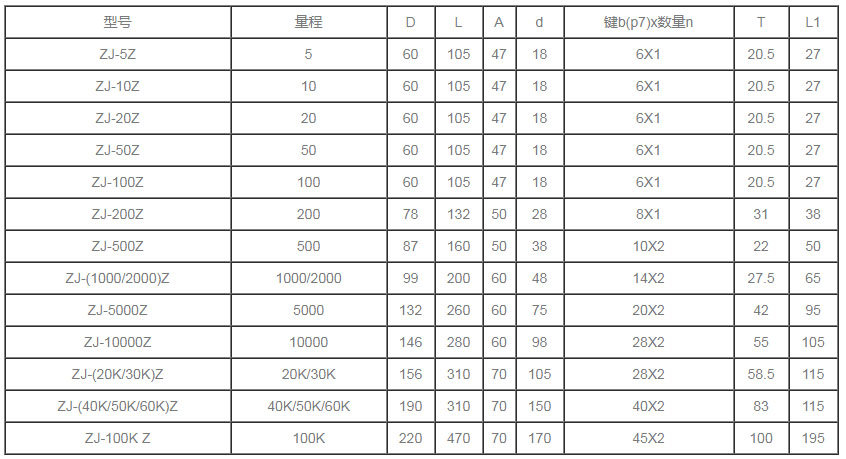

外形安裝尺寸圖

量程200K~2000K  N•m 參數來電索取 可非標定制

扭矩傳感器用途與特點
適用與靜態、非連續旋轉的扭矩力值的測量與控制

量程：1000，2000，3000，5000N.m

技術參數：

ZJ-FZ型法蘭式靜態扭矩傳感器被廣泛應用于試驗機、扭力扳手、轉向機、電動執行器、閥門、液壓等靜止扭矩測試系統中，由于出色的穩定性、較高的測量精度和極高的性價比而受到用戶的青睞。

扭矩傳感器技術指標

1.頻率響應100μs
2.絕緣強度：200MΩ（100V）
3.供電：DC12~24V 電流≥50mA
4.輸出信號：電流4~20mA,電壓1~5V,
頻率方波10KHz/±5 KHz（可選）
5.扭矩傳感器內阻：1000Ω

外形安裝尺寸圖

量程200K~2000K N•m參數來電索取，可非標定制。
