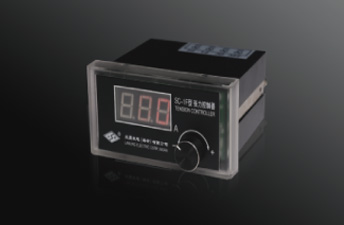

技術參數
電源輸入DC 24V~27V
電源輸出DC 0~24V DC 0~3A
特點
●體積小，節省電源配置，減少安裝空間；
●恒流輸出，張力更穩定；
●數字顯示，易于記憶；編碼器旋鈕，精度高。
外形尺寸：長 x 寬 x 深=98 x 50 x 93mm
開孔尺寸：長 x 寬=91 x 44mm
張力控制器已經在電線，電纜，造紙，紡織，皮革，涂層等行業積累經驗，為客戶創造最大的經濟效益。
隨著社會的進步，對于產品質量的要求不斷提高，同時對張力控制產品的精度也要求越來越高，伴隨著新老客戶一直對我們的信任與支持。我們相信你選擇我們是最好的選擇。目前是我們公司自主研發的全自動張力控制系統，這套演示是結合社會各式張力控制器的縮影。整套設備采用市面上常用的普通馬達和力矩變頻器驅動控制。配備觸摸屏顯示各種數據，同時也與張力控制系統實時溝通。
進行數據處理整套演示，我們分為三個部分張力控制。全部采用動力馬達和張力控制反饋系統，首先我們看上面部分放量控制，我們選用的是動力放量控制模式，卷徑會隨著時間的變化而減小，采用數位式控制器進行控制，獨特的演算使調試方便簡單。 LED多屏顯示讓現場人員對運行狀況輕松掌握獨有的動靜慣量補償，使運行更順暢，無需擔心加減速過程損壞材料。全數位式設定讓操作人員快速上手進行操作，設定實時的張力傳感器反饋。
運行狀態可對全程生產材料張力控制了如指掌，中間部分我們通常稱為線上張力，控制外徑是不隨時間變化而變化。主從動馬達在一定速度關系下加上實時的張力傳感器反饋，修正從馬達實時線速度，從而保證線上材料張力的恒定，此系統中我們目前控制比例精度達到1‰，獨有的加減慣性量補償功能使材料在加減速過程中，可以克服瞬間速度變化的動靜慣量，始終保持線上材料的張力恒定性。
高亮度的LED燈直觀顯示，多角度直接可讀當前張力數值，從而實時了解當前張力數據。這一部分稱為收卷部分。目前市面上收轉方式有兩種，一種是摩擦收卷控制，我們演示的采用的是中心收卷方式控制。這部分同樣采用普通馬達配置力矩變頻器驅動，配置數位式張力控制器。精確控制收卷材料的張力恒定，同時考慮有些軟性材料在收卷后出現菊花狀壓痕，在我們張力控制器內部寫入獨有的計算方法，針對軟性材料，利用張力退繞消除縮卷后出現的菊花狀壓痕，實時張力控制器反饋，讓現場人員能直觀快速發現材料時機張力運行情況。
我們看整體運行過程中，機器張力效果及在加減速過程中張力的變化情況，我們在整臺控制可以看到一個旋度按鈕，可以控制機器的總體運行線速度，我們將旋鈕順時針實時加速過程中張力的變化，我們可以看到觸摸屏上實時張力的顯示值，即當前運行的線速度情況。
我們將旋鈕逆時針實時，減速過程中張力的變化情況同樣在觸摸屏上直觀看到，張力的實時顯示值以及當前運行線速度的情況。我們可以看到顯示屏上顯示有多種數據。運行運行監控畫面顯示當前的線速度173.4米每分鐘，當前的生產長度210米，設定長度2千米。下面顯示有放卷張力、線上張力、收卷設定。 Pv值設定為3.34。 SV設定3.3。當機器恒定高速運行時，我們設定有緊急制動按鈕，保證設備安全平穩運行。
|
